Brasage plaquette
L’entreprise Louis Bélet souhaite automatiser le brasage de plaquettes PCD sur des corps en métal dur, une opération actuellement manuelle, répétitive et chronophage. L’objectif de ce rapport est de concevoir un système automatique capable de produire 900 outils par jour avec une précision de centrage de ±0,02 mm.
Le problème principal réside dans la diversité des pièces, en effet la machine doit être capable de s’adapter à neuf formes et tailles de corps en métal dur ainsi qu’à six plaquettes différentes.
L’étude s’est articulée autour d’une analyse fonctionnelle détaillée, menant à une architecture modulaire comprenant notamment un plateau tournant, une pince à lames flexibles, un système d’indexation optique et un système de dépôt de brasure.

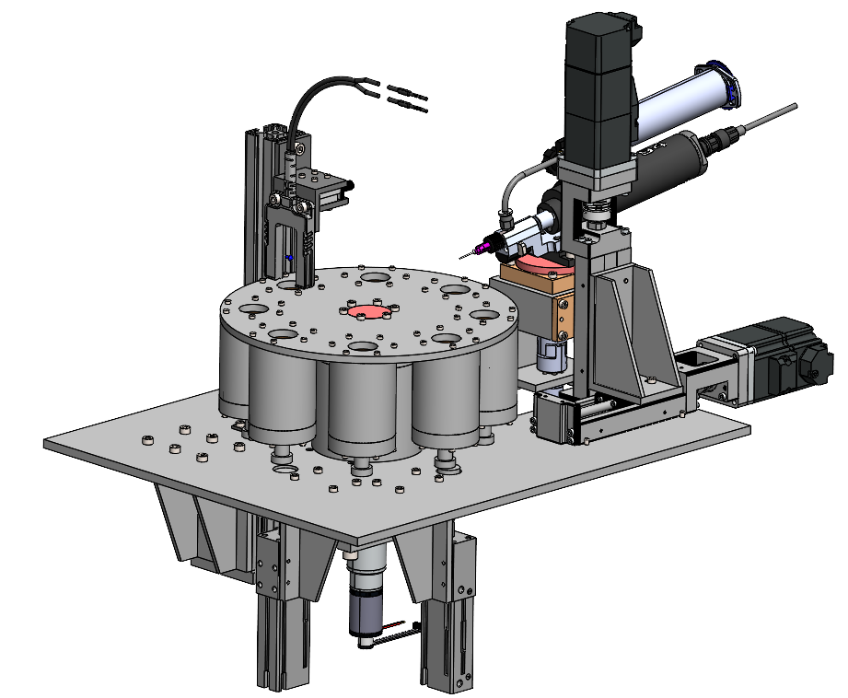

La maquette numérique 3D obtenue répond aux objectifs et critères techniques requis et posés au début du travail de bachelor. Le résultat présente la conception finale du module de brasage, c’est-à-dire l’ensemble des fonctions pour assembler les plaquettes sur les barreaux en métal dur.
Les perspectives concernant la conception de la machine sont larges que ce soit au niveau de la mécanique ou de l’automatisation. Ces perspectives ont pour objectif de finaliser la machine.
Poster du travail de bachelor de Benoit Lesquereux
